供應車載式排爆頻率干擾儀

保護軍隊和政府要員的車輛免受路邊炸彈和遙控炸彈的威脅，已經成為世界各國的重要挑戰和緊迫任務。而CZ-DDS--高功率車載式頻率干擾儀，可輕而易舉解決這個問題。

YD-DDS應用最有效的和最可靠的無線信號干擾技術，并配備了集成寬頻段屏蔽系統。

YD-DDS可以同時并可持續地干擾無線通訊頻點20MHz-3600MHz (20MHz-6000MHz)，通常這些頻點經常被恐怖分子用來遙控引爆路邊遙控炸彈。

YD-DDS還采用了最新的屏蔽技術，使輸出功率高達1300瓦，可以覆蓋更遠的距離。在保護車隊免受炸彈威脅之外，本套車載屏蔽系統還定制了專門的放輻射裝置來保護駕駛員和乘客的健康。 控制系統安裝在駕駛員附近的位置，可以通過這套有線遙控系統來遙控啟動和控制屏蔽設備。 一旦開啟系統，設備就會發射干擾信號，在恐怖分子和爆炸物之間形成有效的信號防火墻。



YD-DDS的特點

● 超寬頻設計，20MHz-3600MHz (20-6000MHz)。
● 12個模塊的插拔設計為設備以后的功率升級，更改和維護提供了便利。某一個模 塊出現問題，都不會影響其他模塊的正常運行。
● 美國軍用標準外箱，防震防摔，更適合惡劣的野外環境使用。
● 高達20個屏蔽頻段，所有的機器模塊都采用了DDS數控技術。
● 操作人員可以通過電腦來更改機器的工作頻率和功率。這樣可以在緊急狀況下設 置特殊通訊頻段。
● 操作員可以在駕駛室來遙控設備，單獨開關每個模塊。同時備用電池和發電機可 以作為電力供應的選擇方案。
● 整機不超過90公斤。
● 設備可以持續不斷的工作來干擾常用的無線信號。
● 配備高功率低噪音發電機。
● 備用集成電池系統可以保證機器的安靜運行和快速啟動。 智能主動散熱系統保證了機器的持續不斷的運行。
● 天線可以采用隱藏式設計。
● 外置監控系統可以確保觀察到車輛外部和兩側的實際情況。

應用領域

● 保護軍隊和VIP車隊遠離路邊炸彈和遙控爆炸裝置 的維修。同時可以避免恐怖分子利用衛星來定位 車隊的位置。

● 保護拆彈部隊，在進行拆彈之前可以有效屏蔽炸 彈周圍的無線信號，以確�？植婪肿硬粫�再拆彈 期間引爆炸彈，從而避免無謂的人員傷亡。

● 當警察執行抓捕任務時，可以用來屏蔽現場常用 信號，以避免匪徒或者警隊內部臥底通過無線設 備泄露機密，從而確保抓捕任務順利執行。

● 可以屏蔽匪徒在建筑物入口設置的無線引爆裝 置，從而確保警隊快速安全的進入匪徒所在建筑 物進行抓捕。

● 保護邊境線和軍隊巡邏隊伍免受路邊遙控爆炸裝 置的威脅。

● 可以用來阻止恐怖分子引爆設置于軍隊保護區 域，政府機關和其他重要場所的無線引爆炸彈。 同時可以有效阻止?jié)摲�于軍�?duì)附近的恐怖分子利 用無線通訊裝置與外界溝通。

● 在地面部隊的戰爭中，可以有效防止敵人遙控引 爆提前埋設的遙控炸彈，從而保護進攻部隊，坦 克和士兵的生命。

● 對于一些突發事件，可以安裝某些固定場所提供保護。

產品結構和工作原理：

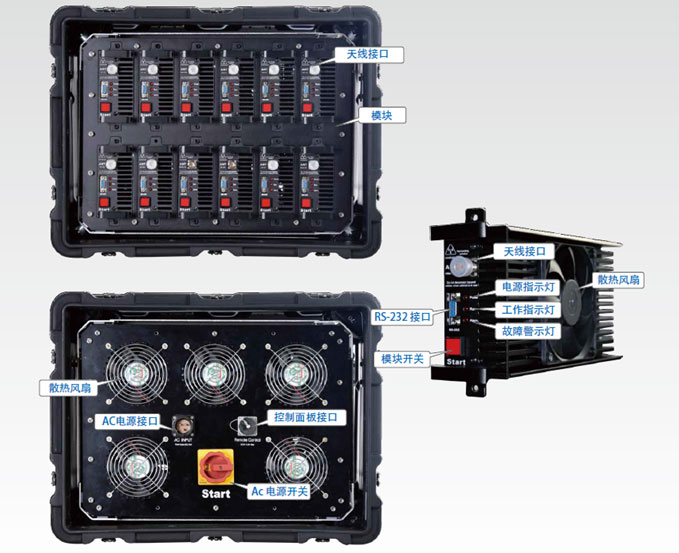

主機：

YD-DDS采用DDS屏蔽技術，全頻掃描無線信號從而達到更有效的屏蔽效果和更遠的屏蔽距離，同時主機外殼采用美國軍用標準機箱，防震防塵防摔。

有線遙控面板：
YD-DDS配備了有限遙控系統。操作員可以在駕駛室來遙控設備，單獨開關每個模塊。操作人員可以在駕駛室遙控操作機器以打開或關閉某模塊。這樣可以在緊急情況下關閉特殊頻段以保證內部通訊的暢通。


產品技術參數：

● 頻率范圍：20-3600兆赫

● 總射頻功率：1000瓦特，最大1300瓦特
● 干擾儀模塊編號：12
● 干擾頻段：超過20波段
● 制冷系統：系統智能制冷系統
● 系統保護：電壓駐波比，過電壓，過電流保護
● 干擾源：直接數字頻率合成技術
● 遠程控制：整個系統的運行控制
● 天線類型：高增益全向天線
● 天線編號：8-10
● 車載平臺：越野四輪驅動汽車
● 供電電源：另外的交流發電機（5000W）
● 總功耗：最大 5500W，( +28VDC )
● 備用電池容量：200AH/+28VDC
● 干擾儀系統重量：約 90千克
● 工作溫度范圍：-35℃ - +65℃
● 濕度：接近 80%

汽車改裝方案：

在車輛中安裝干擾器的主機，遙控器面板，發電機以及通風設計系統時盡量保持車輛的原始配置。為所有的VHF / UHF/手機天線制定適當?shù)陌惭b方案，如安裝在車頂，后排側部或其他位置，確保天線之間的電磁兼容性。

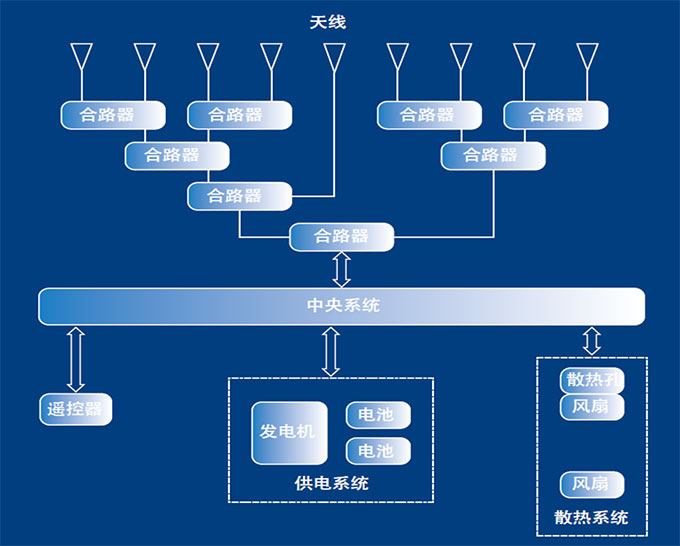

1. 系統示意圖：

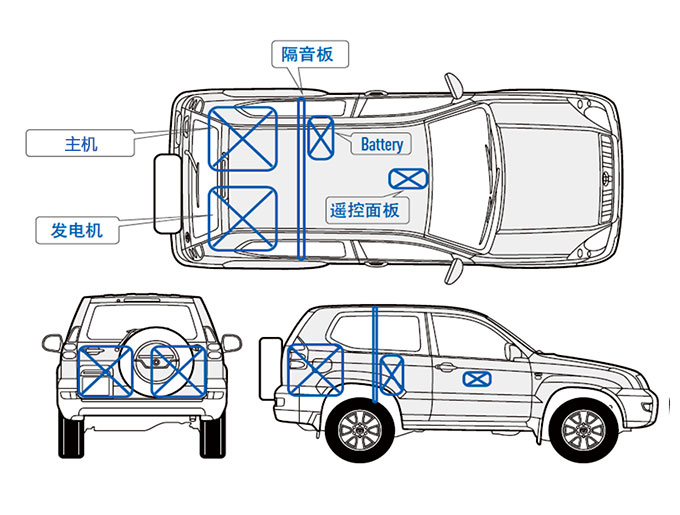

2. 整體結構布局：

整體維持車體前部的原本布局，嘗試作為一個整體來隔離車體前后部分。具體要求為密封、降噪，由鋁板（重量輕，電磁輻射隔離）組成的內部隔離墻，高度為底部到車輛的車頂?shù)恼�體柜（或機架）安裝在車體后部。

把機柜固定在車輛的底部和頂部。確保固定防震。機柜區域是用來放置 CZ-DDS主機和位于后門的發電機。

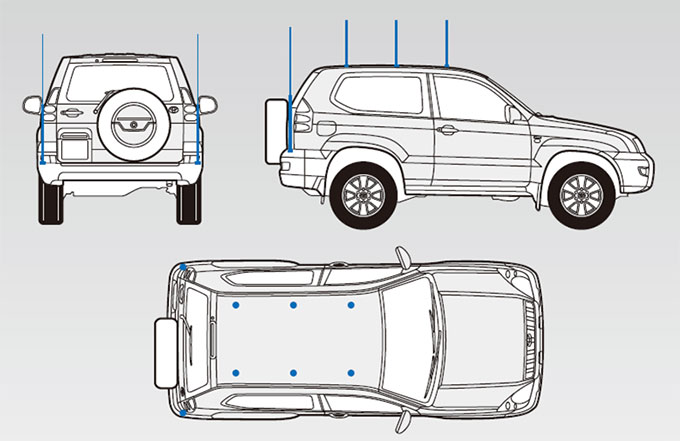

3. 天線布局：

一套系統需要有VHF / UHF和手機天線大改為8至12根。為了避免天線間的電磁干擾。應該充分利用車體后部（后保險杠）和車頂。如果有必要，也可使用車體前部的兩側空間。

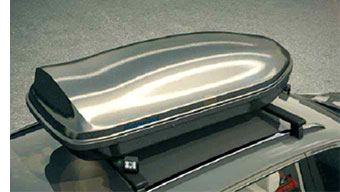

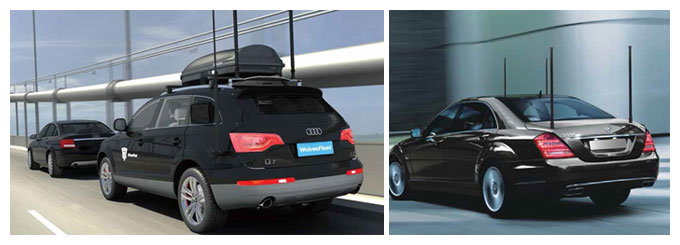

4. 隱蔽式天線安裝：

如果天線安裝必須保證美觀和隱蔽性，可以選擇使用定制的專業天線，長度較短，把所有的天線安裝在車頂上的行李箱內。

然而，這種天線的設計會降低增益，駐波比等。屏蔽覆蓋距離也將減少。



5. 供電系統：

系統總消耗功率5000瓦左右。建議使用備用電池加UPS系統或者使用發電機供電。

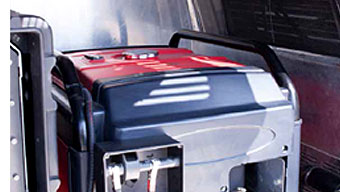

1）. 傳統的汽油發電機：
對于傳統的汽油發電機供電， 主要優點是成本低，易改裝，但是缺點是噪音問題（建議設立噪音隔離裝置）、尺寸大，和需要定期維護。

特點和優點：
● 提供更快的熱啟動和冷啟動能力
● 同級別中聲音和振動最小的發電機
● 集成外箱設計
● 封閉的消音裝置，更易于安裝
● 自我診斷以及簡易故障排除功能
● 雙AC供電
● 數字調節以保持負荷變化時電壓穩定
● 電子調速器以保證電壓穩定和頻率控制
● 兩年有限質保，五年駕駛保修

重量，尺寸和噪音水平
● 重量：299磅（136千克）
● 尺寸：853×563×425mm
● 噪音：3米之外為70分貝，典型安裝，滿載運行

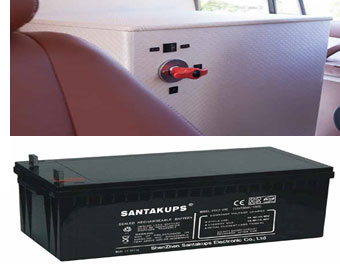

2）.  電池供電系統：
雖然發電機電壓是相對穩定的，但是確保設備穩定的工作電壓和降低供電的事故是很重要的。

此外，UPS還可以為備用電池組充電。高質量的UPS是整個系統的關鍵。

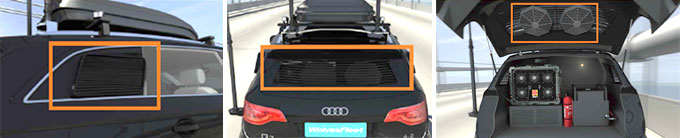

6. 散熱系統：
YD-DDS是一臺超高功率的全頻干擾器，全量的熱量。為了確保機器的正常工作，車輛的進風口和出風口就非常有必要。
